Анализ неисправностей турбокомпрессоров

Прежде чем обвинять турбину…

Доказано, что большинство проблем с турбиной являются следствием проблем вне ее. Если турбина вышла из строя, наиболее важно понять причину, прежде чем устанавливать другую. Данные рекомендации помогут вам выяснить причину поломки.

Главные причины неисправностей:

1.Загрязнения масла.

Загрязнение мелкими частицами может не обнаруживаться визуально. Частицы полируют втулки и скругляют их края. Часто втулки изнашиваются по наружному диаметру.

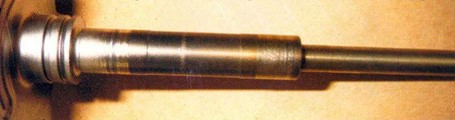

Загрязнение крупными частицами. Крупные частицы, переносимые маслом, вызывают глубокие борозды на втулках. Внутренняя поверхность втулки тоже изнашивается, но в меньшей степени. Средний корпус и вал меньше из-за твердости материала. Повреждения на валу вызваны теми же крупными частицами, содержащимися в моторном масле.

2. Нехватка смазки.

Недостаточная смазка происходит, когда масляный канал заужен прокладочным материалом или герметиком. Характеризуется сильным изменением цвета турбинного вала.

Химическое загрязнение масла. Приводит к износу вала, втулок и превышению температуры. Выглядит как недостаток смазки. Обычно происходит при смешивании масла и топлива, что приводит к снижению смазывающих свойств масла.

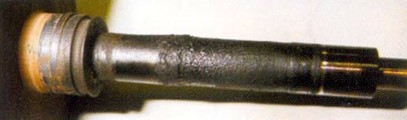

Полное отсутствие смазки. Выглядит еще более устрашающе, чем на фотографии. Приводит к поломке турбины очень быстро.

3. Экстремальные эксплуатационные режимы. Перекрут/Передув/Чрезмерная температура.

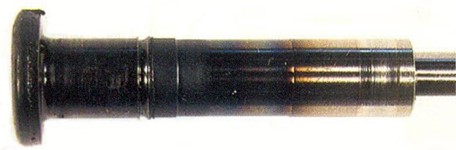

Типичная неисправность – высокая температура на подшипниках скольжения (втулках). На фотографии масло сгорело и закоксовало турбинный вал. Часто тыльная сторона турбинного вала немного выгибается, обычно это сопровождается эффектом «апельсиновой кожуры» и очень ясно говорит о перекруте и передуве.

Перекрут может привести к потере части лопастей турбинного вала. Повреждение может выглядеть как попадание инородного тела в турбинную часть.

В экстемальных случаях вал может разорваться из-за перекрута. Минутный стресс приводит к появлению трещин, которые увеличиваются с каждым циклом перекрута и в конце приводит к быстрому разрыву турбинного вала.

4. Повреждение от инородных тел.

Твердое инородное тело в компрессоре. Данное повреждение вызвано инородным телом, попавшим в компрессорную часть. Следы его воздействия видны на компрессорной улитке. Соль и песок приводят к эрозии и коррозии лопастей компрессорного колеса.

Мягкое инородное тело, такое как ветошь или бумага могут привести к данной поломке. Обычно лопасти компрессорного колеса изгибаются, а в экстремальных случаях лопасти могут обломаться.

Твердое инородное тело, попавшее в турбинную часть, обламывают лопасти турбинного вала. Даже маленькие объекты, типа окалины с выпускного коллектора могут привести к значительным повреждениям лопастей турбинного вала из-за высокой скорости вращения.
